Mühle zum Mahlen des Korns
durch Wasser aus einem Kanal
Schatzkammer mechanischer Künste • 1620

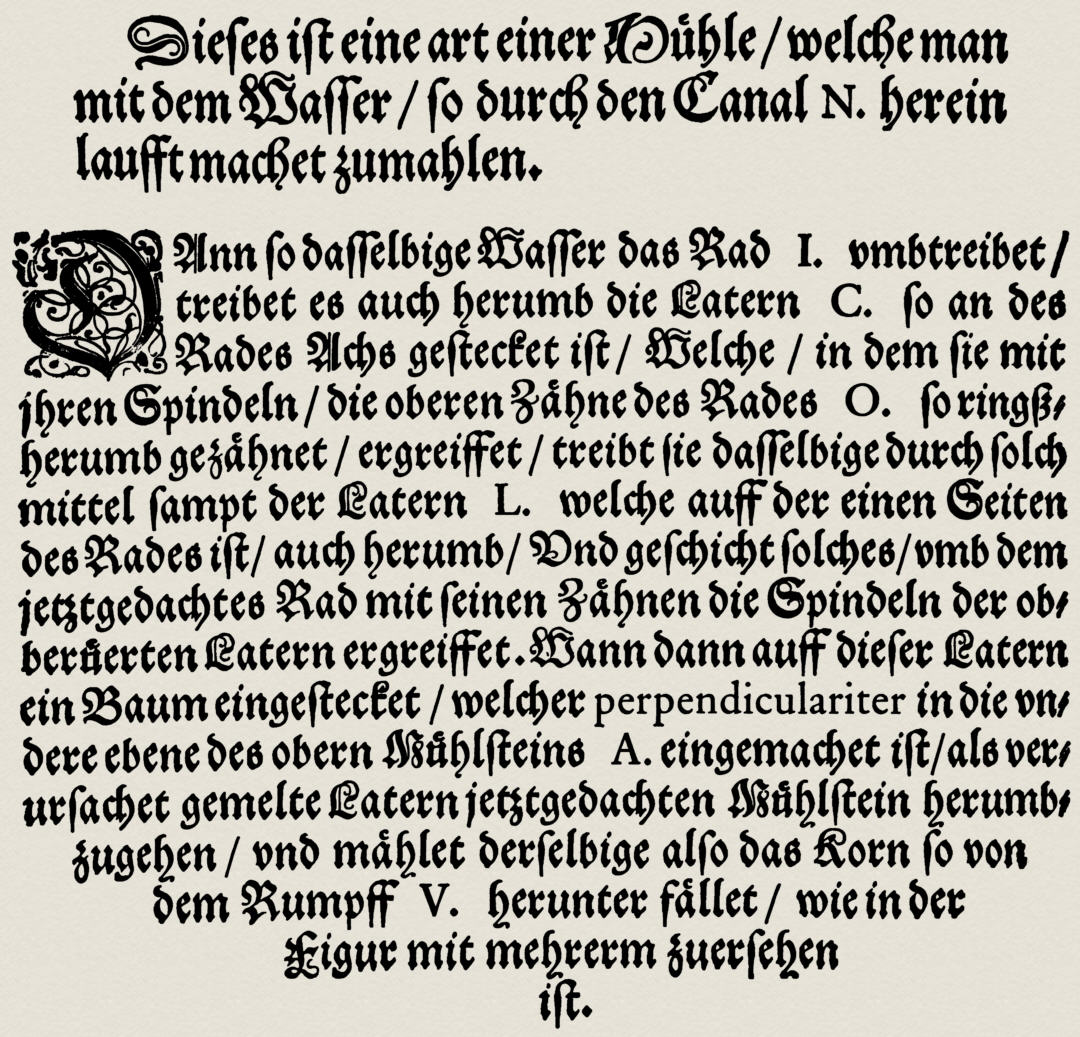

Dieses ist eine Art einer Mühle, welche man mit dem Wasser, so durch den Kanal N hereinläuft, macht zu mahlen.

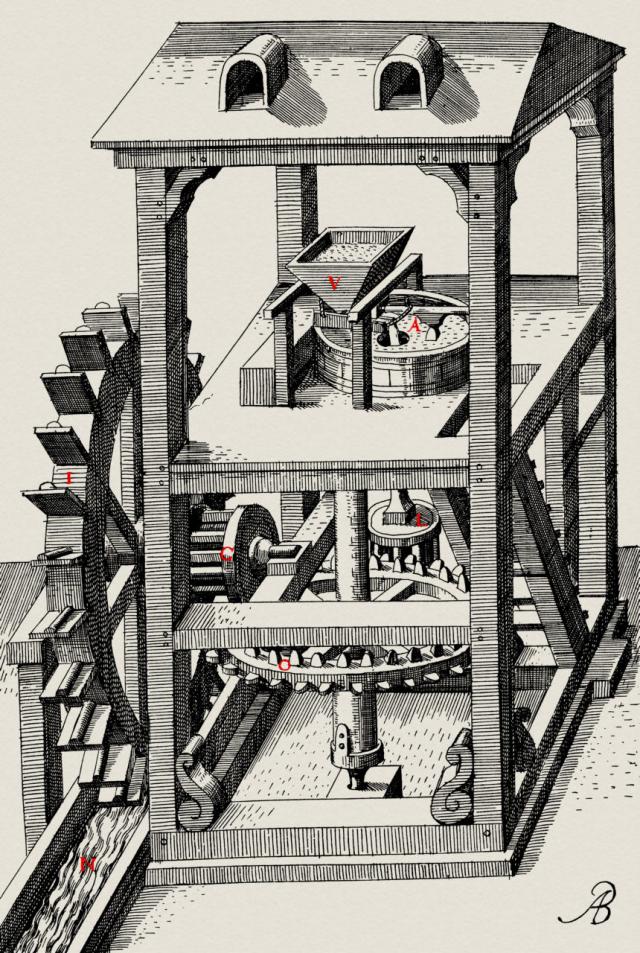

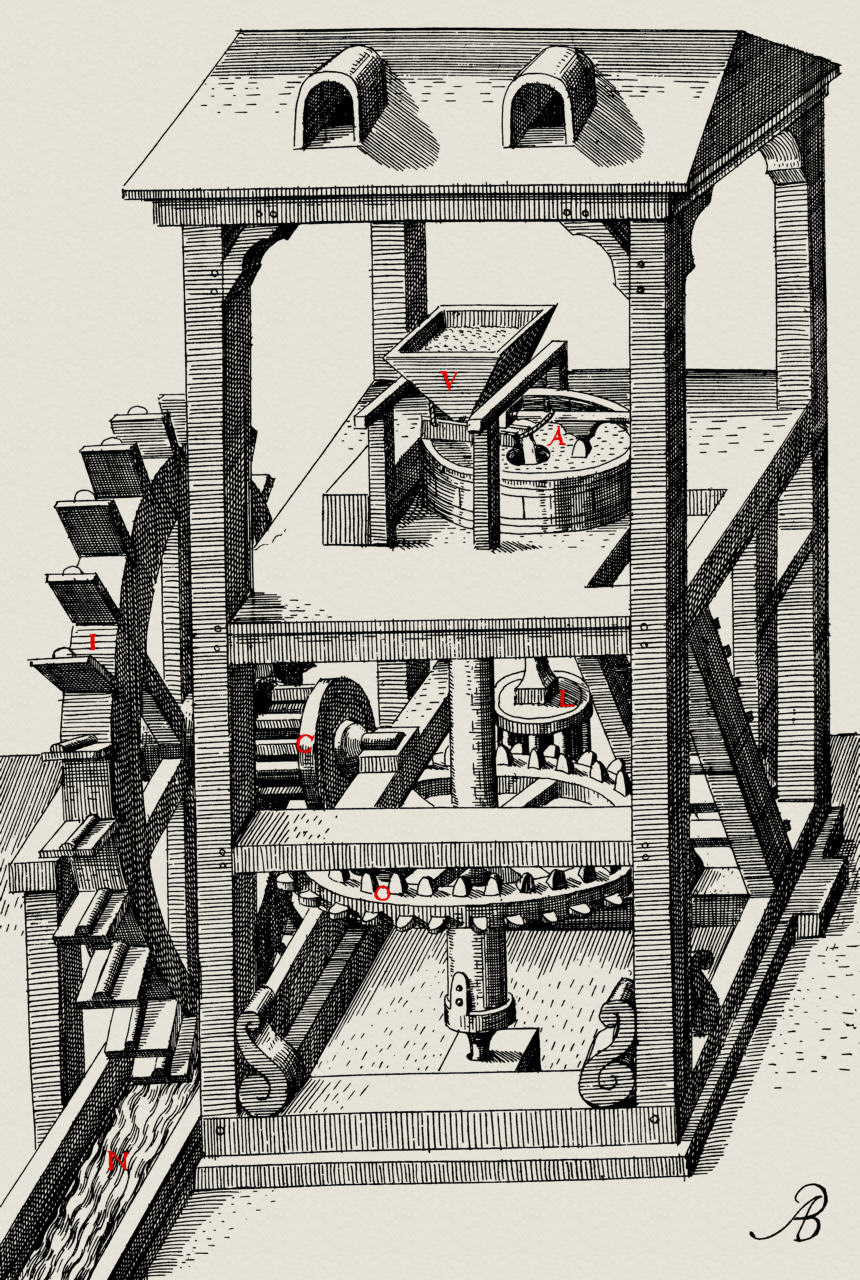

Wann so dasselbige Wasser das Rad I umtreibt, treibt es auch herum die Laterne C, so an des Rades Achse gesteckt ist. Welche, indem sie mit ihren Spindeln die oberen Zähne des Rades O, so ringsherum gezähnt, ergreift, treibt sie dasselbige durch solch Mittel samt der Laterne L, welche auf der einen Seite des Rades ist, auch herum. Und geschieht solches, um dass jetztgedachtes Rad mit seinen Zähnen die Spindeln der obberührten Laterne ergreift. Wann dann auf dieser Laterne ein Baum eingesteckt, welcher senkrecht in die untere Ebene des oberen Mühlsteins A eingemacht ist, so verursacht gemeldete Laterne jetztgedachten Mühlstein herumzugehen, und mahlt derselbige also das Korn, so von dem Rumpf V herunterfällt, wie in der Figur mit mehrerem zu ersehen ist.
