Maschine zur Schuttaushebung
aus dem Stadtgraben
Schatzkammer mechanischer Künste • 1620

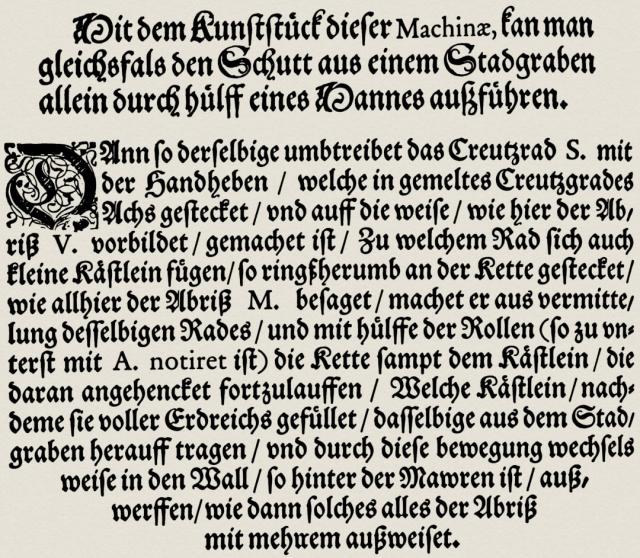

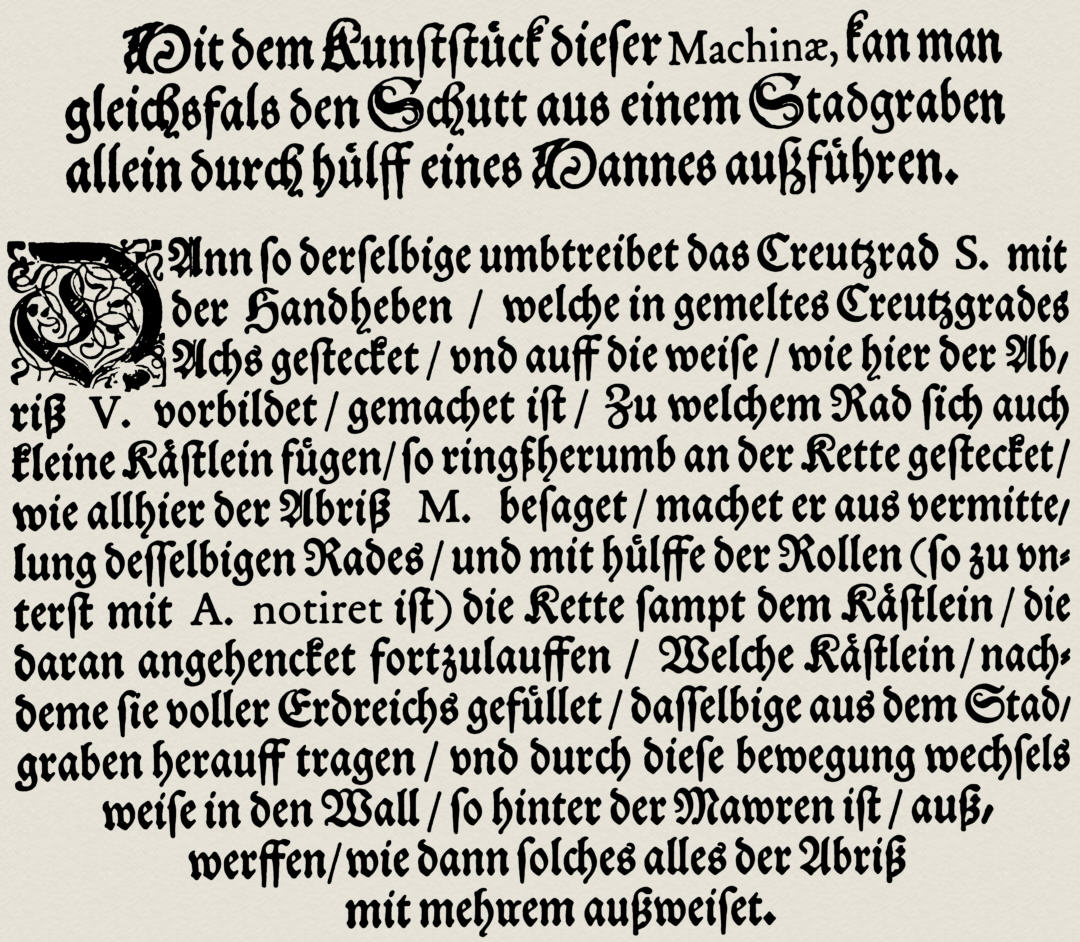

Mit dem Kunststück dieser Maschine kann man gleichfalls den Schutt aus einem Stadtgraben allein durch Hilfe eines Mannes ausführen.

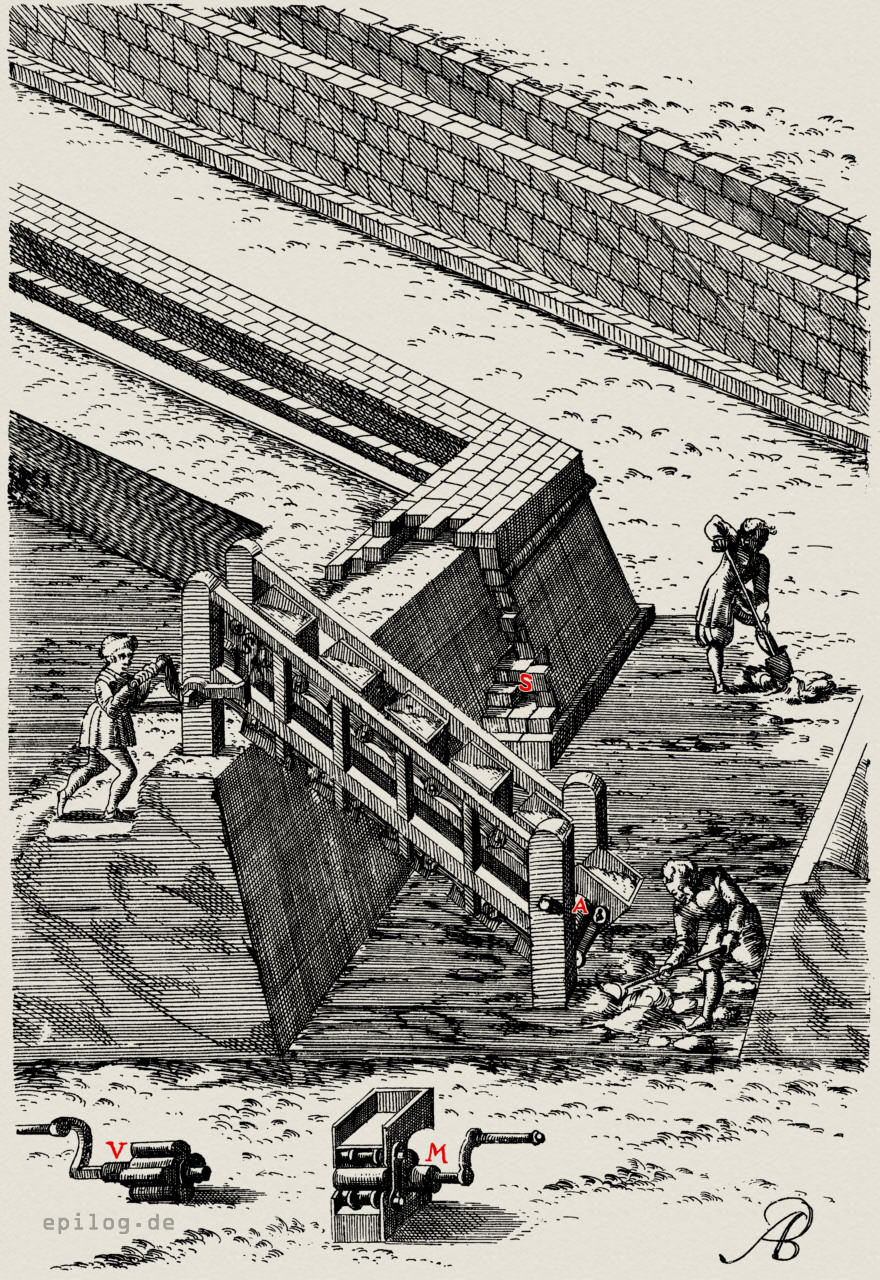

Wenn nun derselbige umtreibt das Kreuzrad S mit der Handhebe, welche in gemeltes Kreuzrades Achse gesteckt und auf die Weise, wie hier der Abriss V vorbildet, gemacht ist, zu welchem Rad sich auch kleine Kästlein fügen, so ringsherum an der Kette gesteckt, wie allhier der Abriss M besagt, macht er aus Vermittlung desselbigen Rades und mit Hilfe der Rollen (so zuunterst mit A notiert ist) die Kette samt den Kästlein, die daran angehängt, fortzulaufen. Welche Kästlein, nachdem sie voller Erdreichs gefüllt, dasselbige aus dem Stadtgraben herauftragen und durch diese Bewegung wechselweise in den Wall, so hinter der Mauer ist, auswerfen, wie dann solches alles der Abriss mit mehrerem ausweist.
