Zwei Maschinen, allerlei Lasten
damit in die Höhe zu ziehen

Schatzkammer mechanischer Künste • 1620

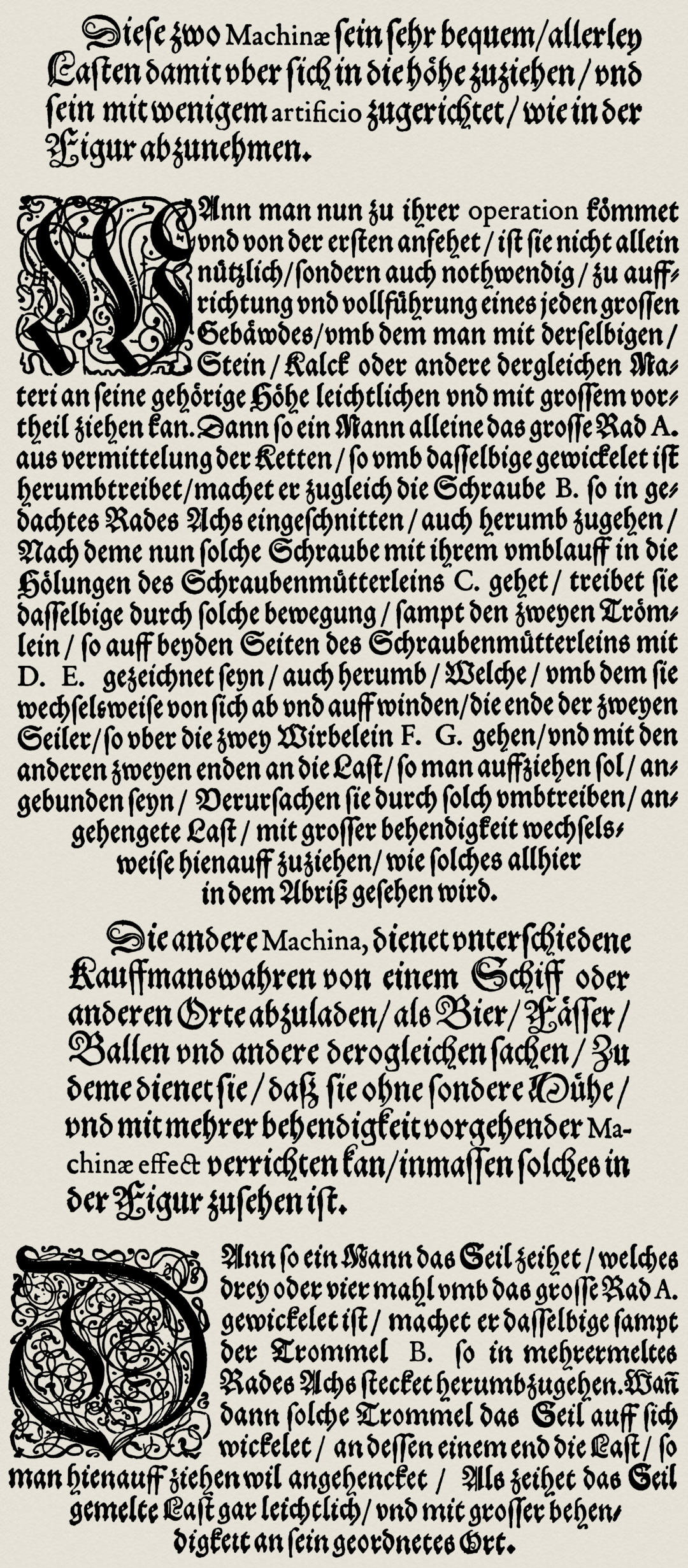

Diese zwei Maschinen sind sehr bequem, allerlei Lasten damit über sich in die Höhe zu ziehen und sind mit wenigen Feinheiten zugerichtet, wie in der Figur abzunehmen.

Zwei Maschinen, allerlei Lasten damit in die Höhe zu ziehen

Wenn man nun zu ihrer Operation kommt und von der ersten anfängt, ist sie nicht allein nützlich, sondern auch notwendig zur Aufrichtung und Vollführung eines jeden großen Gebäudes, um dass man mit derselbigen Stein, Kalk oder andere dergleichen Materie an seine gehörige Höhe leichtlich und mit großem Vorteil ziehen kann. Denn wenn ein Mann alleine das große Rad A durch Vermittlung der Ketten, so um dasselbige gewickelt ist, herumtreibt, macht er zugleich die Schraube B, so in gedachtes Rades Achse eingeschnitten ist, auch herumzugehen. Nachdem nun solche Schraube mit ihrem Umlauf in die Höhlungen des Schraubenmütterleins C geht, treibt sie dasselbige durch solche Bewegung samt den zweien Trömlein, so auf beiden Seiten des Schraubenmütterleins mit D und E gezeichnet sind, auch herum. Welche – indem sie wechselweise von sich ab- und aufwinden – die Enden der zweien Seile, so über die zwei Wirbelein F und G gehen und mit den anderen zweien Enden an die Last, so man aufziehen soll, angebunden sind, verursachen durch solches Umtreiben, angehängte Last mit großer Behändigkeit wechselweise hinaufzuziehen, wie solches allhier in dem Abriss gesehen wird.

Die andere Maschine dient, unterschiedliche Kaufmannswaren von einem Schiff oder anderen Orte abzuladen, als Bier, Fässer, Ballen und andere dergleichen Sachen. Zudem dient sie dazu, dass sie ohne besondere Mühe und mit mehrerer Behändigkeit vorhergehender Maschine Effekt verrichten kann, inmassen solches in der Figur zu sehen ist.

Wenn so ein Mann das Seil zieht, welches drei oder vier Mal um das große Rad A gewickelt ist, macht er dasselbige samt der Trommel B, so in mehrermeldetes Rades Achse steckt, herumzugehen. Wenn dann solche Trommel das Seil auf sich wickelt, an dessen einem Ende die Last, so man hinaufziehen will, angehängt ist, so zieht das Seil gemeldete Last gar leichtlich und mit großer Behändigkeit an ihren geordneten Ort.
